NX5系列IGBT模块

]资料

产品名称: NX5系列IGBT模块
产品展商: 上海合美电子有限公司
产品文档: NX系列产品采用精细封装(17mm厚度)，与Econo封装系列兼容。使用统一封装，覆盖不同的电路拓扑(1单元、2单元、6单元、7单元、CIB等)。灵活地封装，不仅降低模块的制造成本，缩短开发周期，降低客户成本，而且方便根据客户要求定制模块。

NX5系列IGBT模块的详细介绍

性能特点

采用最优化CSTBT^TM硅片技术

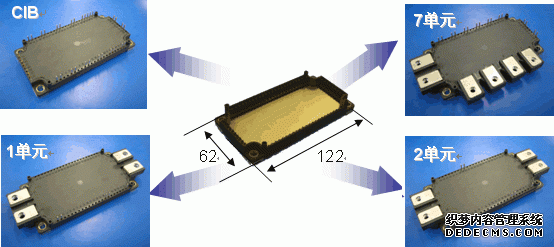

有CIB、7单元、2单元和1单元四种拓扑结构
内部集成NTC测温电阻
全系列共享同一封装平台
耐功率循环和热循环能力强
具有竞争力的性价比
有条件接受客户定制尺寸图

应用领域

通用变频器等交流电动机驱动应用

IGBT Modules (NX series)

V_CES(V)	电路拓扑	Ic(A)
V_CES(V)	电路拓扑	35	50	75	100	150	200	300	400	450	600
600	1 单元										CM600 HX -12A (195KB)
	2 单元							CM300 DX -12A (204KB)	CM400 DX -12A (202KB)
	7 单元				CM100 RX -12A (227KB)	CM150 RX -12A (226KB)	CM200 RX -12A (227KB)
	CIB			CM75 MX -12A (216KB)	CM100 MX -12A (219KB)
1200	1 单元								CM400 HX -24A (193KB)		CM600 HX -24A (194KB)
	2 单元					CM150 DX -24A (201KB)	CM200 DX -24A (201KB)	CM300 DX -24A (203KB)		CM450 DX -24A (124KB)
	7 单元			CM75 RX -24A (225KB)	CM100 RX -24A (225KB)
	CIB	CM35 MX -24A (217KB)	CM50 MX -24A (216KB)	CM75 MX -24A (216KB)
