 IGBT的失效机理

上海合美电子科技有限公司

半导体功率器件失效的原因多种多样。换效后进行换效分析也是十分困难和复杂的。其中失效的主要原因之一是超出安全工作区（Safe Operating Area简称SOA）使用引起的.

各安全工作区的物理概念

　　1、正偏安全工作区（FBSOA）

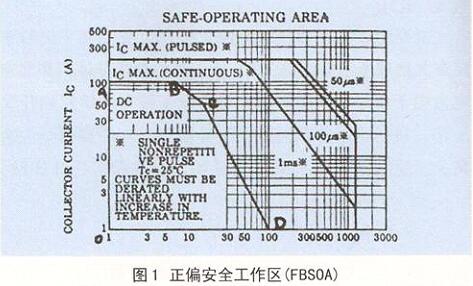

　　FBSO是处于Vge>阈值电压Vth的输出特性曲线的有源区之内，如图1所示。图1中ABCDO所包围的区域为直流安全工作区。AB段为tc=80℃限制的最大直流电流Ic。B点对应的IC和Vce的乘积等于最大耗散功率Pcm。BC段为等功耗线。CD段为二次击穿限制的安全工作区的边界，此段不是等功耗。随着Vce的增加功耗下降，Vce越高功耗越低。这说明高电压强电场状态更容易出现失效。

　　2反偏安全工作区（RBSOA）

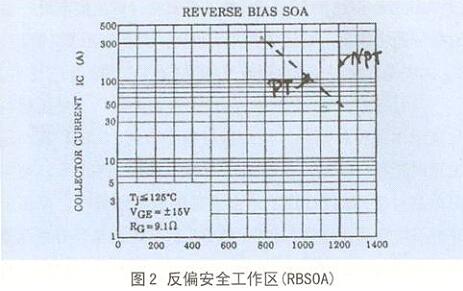

　　RBSOA是表明在箝位电感负载时，在额定电压下关断最大箝位电感电流Ilm的能力。Ilm一般是最大DC额定电流的两倍，而额定电压接近反向击穿电压。PT型IGBT和NPT型IGBT的反偏安全工作区略有不同。PT型IGBT的RBSOA是梯形SOA，NPT型IGBT的RBSO是矩形SOA。如图2所示。可见NPT型IGBT。在额定电压下关断箝位电感电流的能力强于PT型IGBT。因此，PT型IGBT不适用于电感负载电路和马达驱动等电路，而且短路持续时间TSC较短，一般不给出短路安全工作区。所以，NPT型IGBT的可靠性高于PT型IGBT。

　  3开关安全工作区（SSOA）

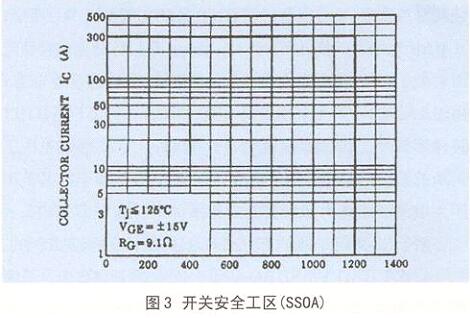

　　开关字全工作区如图3所示。由图2和图3可见，SSOA和RBSOA相似，都是矩形的。所不同的是RBSOA只考虑关断时承受高电压大电感电流的能力。SSOA不仅考虑关断状态，同时也考虑开启瞬间。所以SSOA兼顾FBSOA和RBSOA两种状态的考虑。另外，纵坐标的电流，RBSOA是Iim ；而SSOA是最大脉冲电流Icm。一个是最大箝位电感电流，一个是最大脉冲电流。而且两者在手册中给出的数值又是相等的。现在有的公司只给出SSOA，不再给出FBSOA和RBSOA。在IGBT开启时，往往是Vce没有降下来，Ic就达到负载电流Il。在有续流作用时还要达到Ic +Ir r m。Ir r m为续流二极管的最大反向恢复电流，因此导通过程也存在高压大电流状态。
