基于DSP高精度伺服位置环设计

基于DSP高精度伺服位置环设计

上海合美电子科技有限公司

   机床是装备制造业的母机，也是装备制造业的引擎。我国“十一五”发展规划明确规定：国产数控机床国内市场占有率要达到60%，高端产品与国际先进水平的差距缩小到5年以内。

　　作为数控机床的重要功能部件，永磁同步电机伺服驱动装置是数控机床向高速度、高精度、高效率迈进的关键基础技术之一。随着新的微处理器、电力电子技术和传感器技术在伺服驱动装置的应用，伺服驱动器的性能获得极大的提高。如日本的安川公司利用新的微处理器，以及通过扩充新的控制算法，速度频率响应提高到了1.6kHz，具有自动测定机械特性，设置所需要的伺服增益功能，实现了“在线自动调整功能”;发那科公司的新一代驱动器则采用了1600万/转的高分辨率的编码器，高精度电流检测，实现了高速、高精度的伺服HRV(高响应向量)控制算法，伺服电机的最大控制电流减少50%，并减少电机发热17%，使得伺服驱动装置可以获得更高的刚性和过载能力。国内在高性能伺服驱动技术方面，与国外名牌企业仍存在较大的差距，已成为制约我国发展中高档数控系统产业的“瓶颈”问题。
　　针对旧产品的信号处理时间长，电流与位置信号检测精度低的不足，本系统以TMS320F2812 DSP为控制器，缩短了信号处理时间且提高电流采样精度;位置检测用多摩川的TS5667N120 17位绝对式编码器以提高了位置检测精度。系统在数控加工中心的应用中，具有定位无超调、高刚性、高速度稳定性，达到了设计指标，可以满足微米级加工精度的要求。
　　系统硬件设计

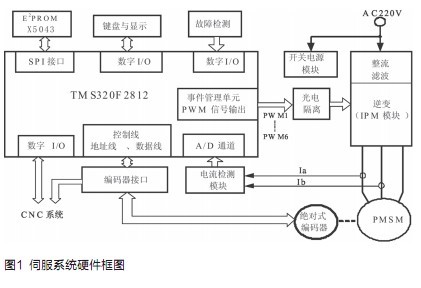

　　系统硬件以 TMS320F2812DSP控制器、三菱公司的IPM功率模块、多摩川公司的TS5667N120 17位绝对式编码器为主要功能部件，硬件系统框图如图1所示。

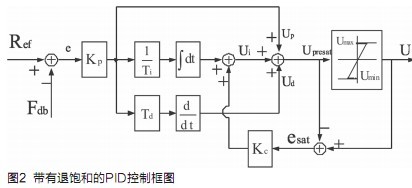

离散PID控制算法如下：



　式中，

为饱和前的输出，KP为PID控制的比例增益，Ti为PID控制的积分时间常数，Td为PID控制的微分时间常数，Kc为退饱和时间常数。
　　位置控制器的控制算法
　　位置控制器采用比例加前馈控制结构，如图3所示，其中Gm为电机的传递函数，Gspd为速度环的传递函数，Gpos为位置环的传递函数，Fpos为位置前馈控制器传递函数。



系统的传递函数为：

当Fpos(s)=1/(Gspd(s)Gm(s))时，H(s)=1，则可使输出完全复现输入信号，且系统的暂态和稳态误差都为零。其中当速度调节器采用PI控制时，在位置环的截止频率远小于速度环的截止频率时，速度环可等效为一个惯性环节，电机可等效为一个积分环节，于是Fpos(s)可以看成加速度前馈和速度前馈两部分[5]，其中：位置前馈中加速度项差分方程：



式中R(k)为第K个采样周期中的位置给定信号;Yaf为第K个采样周期中加速度信号的输出，Kaf为加速度前馈比例系数。
　　位置前馈中速度项差分方程：

式中R(k)为第K个采样周期中的位置给定信号;Yaf为第K个采样周期中速度信号的输出，Ksf为速度前馈比例系数。
　　相应的位置环P的差分方程：

式中R(k)为第K个采样周期中的位置给定信号;C(k)为第K个采样周期中的位置反馈信号，Ye为第K个采样周期中位置环信号的输出，Kc为位置环比例系数。
　　绝对式编码器通信程序

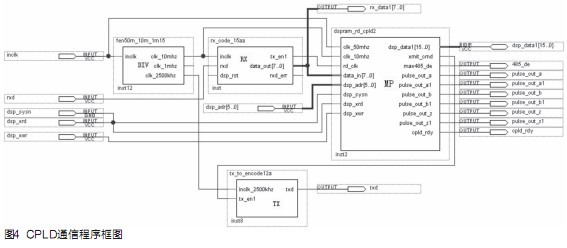

　　绝对式编码器与DSP的接口采用CPLD作为接口芯片。CPLD的程序采用VHDL语言编写，程序结构如图4所示。此电路完成串行输入数据到并行输出数据的转换，以及并行输入数据到串行输出数据的转换。



图4中，模块DIV为时钟分频器，TX模块接收来自微处理器接口模块MP的8位并行数据，并通过端口DOUT将数据串行输出到RS-485端口。反过来，RX模块接收串行数据输入，并以8位并行格式发送至MP模块，MP模块同时将接收到的位置信号转成脉冲形式输出，实现与CNC的连接。
　　实验结果分析
　　本设计，应用虚拟仪器技术设计出实验测试平台，记录实验测试结果。虚拟测试平台配置如下：软件NI LabVIEW 8.0，硬件NI M系列多功能数据采集卡PCI-6251，16、NI 计数器/定时器PCI-6602。
　　图5给出了加工过程中的速度波形。图5表明，系统的加、减速时间小于200ms;无位置超调;稳定时，速度波动小于0.1转。速度频率响应:大于300Hz;速度波动率：小于±0.01%(负载0～100%)、0(电源±10%);调速范围：0.1rpm~3000rpm;回转定位精度：1个脉冲。



图6给出了驱动器配国产某品牌加工中心的机械加工结果。实验测试数据：上表面表面粗糙度Ra1.6μm;侧面(即测量面)的粗糙度Ra3.2μm。



结语
　　针对数控机床进给控制，采用磁场定向控制与前馈补偿控制，以 TMS320F2812DSP 控制器、IPM功率模块、TS5667N120 17位绝对式编码器为主要功能部件，设计出的永磁同步电机伺服驱动控制器，在数控加工中心的应用中，具有定位无超调、高刚性、高速度稳定性，达到了设计指标，可以满足微米级加工精度的要求。
